패시브 기술의 정의

차양 등을 통해 냉방부하를 줄이거나 외피의 단열성능을 강화하여 난방부하를 감소시키는 등
1차적으로 에너지 손실을 최소화 시키는 기술을 말한다.

1.향 및 형태를 고려한 배치계획

• 동일한 형태라 하더라도 향에 따라 열손실과 열 취득의 현저한 차이 발생
• 일사획득을 위해 최대한 남향으로 배치
• 외기와 접하는 면적을 최소화하는 것이 열손실을 막는데 중요한 인자로 작용하므로 되도록 단순한 형태를 지향

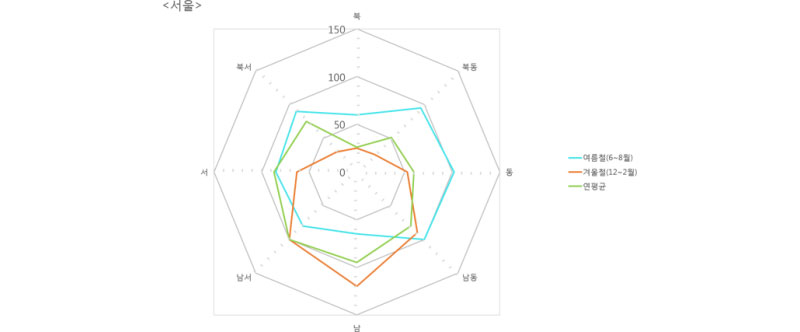

[서울의 향별 일사량]출처:국가건축정책위원회 건축물 패시브 디자인 가이드라인(2012)

2.장단변비 계획

• 정방형에 가까울수록 연간 부하 감소
• 장방형으로 계획하여야 할 경우, 동서축으로 길게 계획하는 것이 유리

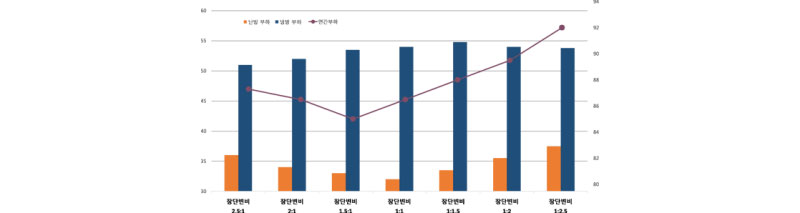

[장단변비에 따른 냉난방부하-남향(kWh/m2·yr)]출처:국가건축정책위원회, 건축물 패시브 디자인 가이드라인(2012)

패시브 기술의 정의

차양 등을 통해 냉방부하를 줄이거나 외피의 단열성능을 강화하여 난방부하를 감소시키는 등
1차적으로 에너지 손실을 최소화 시키는 기술을 말한다.

1.고단열, 고기밀 구조체

• 구조체를 통한 열손실을 방지하기 위해 진공단열재 등 고성능 단열재 사용
• 열교 발생 부위의 최소화
• 구조체 접합부, 배선 및 배관부위 기밀성 확보

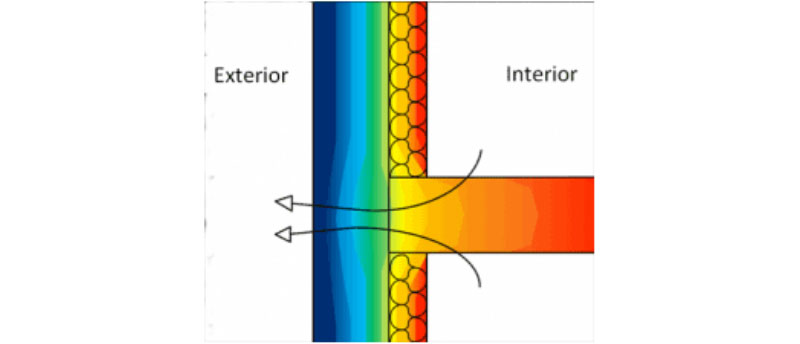

[열교로 인한 손실](출처:http://www.ecohome.net/guide/insulation-works)

2.외단열 공법

• 구조체 외부에 단열재를 배치하여 열교 발생 및 전도를 통한 외피 열손실을 차단

[외단열 리모델링 효과 비교](출처:http://www.energywisebristol.co.uk/solid-wall-insulation/4575877188)

패시브 기술의 정의

차양 등을 통해 냉방부하를 줄이거나 외피의 단열성능을 강화하여 난방부하를 감소시키는 등
1차적으로 에너지 손실을 최소화 시키는 기술을 말한다.

1.창면적비 최적화

• 유리를 통한 여름철 일사 열획득과 겨율철 열손실을 최소화하여 냉난방부하 저감
• 자연채광의 효율적 이용으로 조명부하 저감

용도	창면적비	냉방부하	난방부하	연간부하	채광	환기	조망
공동주택	증가	크게 증가	작게 감소	크게 증가	증가	증가	증가
	감소	크게 감소	작게 증가	크게 감소	감소	감소	감소
업무시설	증가	크게 증가	작게 감소	크게 증가	증가	증가	증가
	감소	크게 감소	작게 증가	크게 감소	감소	감소

[외단열 리모델링 효과 비교]출처:국가건축정책위원회, 건축물 패시브 디자인 가이드라인(2012)

2.고효율 창호

• 이중, 삼중유리 등 다중 유리
• Low-E 코팅 및 아르곤, 크립톤 등 가스 충진
• 고단열, 고기밀 창호 프레임
• 포토크로믹, 일렉트로크로믹 등 스마트 글레이징

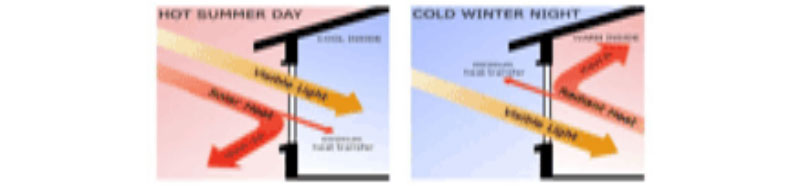

[로이코팅 유리의 장점](출처:http://metcalfexterior.com/services/boise-replacement-windows/)

패시브 기술의 정의

차양 등을 통해 냉방부하를 줄이거나 외피의 단열성능을 강화하여 난방부하를 감소시키는 등
1차적으로 에너지 손실을 최소화 시키는 기술을 말한다.

1.차양 설치

• 여름철 실내로 유입되는 일사를 차단하여 냉방부하 저감
• 다양한 형태의 내외부 차양장치 이용

[창면적비와 부하와의 관계]출처:국가건축정책위원회 건축물 패시브 디자인 가이드라인(2012)

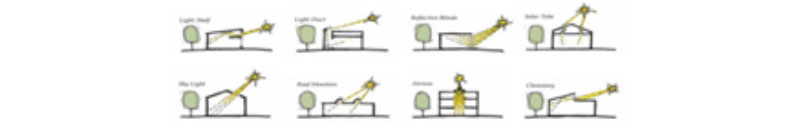

2.자연채광 활용

• 광선반, 천창, 중정(아트리움) 등을 설치하여 자연채광을 적극 활용하여 냉방부하 저감
• 조명제어시스템과 연계하여 조명부하 및 조명전력 저감
• 양질의 자연광을 이용하여 실내 빛 환경 개선 및 시각적 쾌적성 확보

[로이코팅 유리의 장점](출처:http://metcalfexterior.com/services/boise-replacement-windows/)
